技術控 | 維特根新一代 2 m 檔銑刨機之切削技術

維特根，這一源自德國的移動式路面養護設備知名品牌，已成為銑刨機的代名詞。維特根旗下 W 1900 和 W 2000 兩款機型曾是中國市場上 2  m 檔大型銑刨機中市場保有量的機型，堪稱經典。而替代這兩款經典機型的新一代維特根大型銑刨機 W 195、W 205、W 215 動力更強勁，銑刨效率與上一代產品相比大幅提升。

憑借新的銑刨技術的采用，新一代 2 m 檔銑刨機的銑刨磨耗及油耗得以大幅降低。其次，該設備還可根據不同工況，設定三檔銑刨轉速，從而優化動力輸出，可適應不同工況。還有，新一代 2 m 檔銑刨機的發動機可以自動控制功率，進一步降低油耗。它們的大型收料皮帶，轉速高，無級調速，收料能力強。加上它們左右各60°的擺動角度，施工應用更為靈活。另外，這三款新一代 2 m 檔銑刨機還搭載著維特根新型 LEVEL PRO PLUS 自動找平系統，銑刨精度高，配置的人性化操控系統配合 ISC 智能行駛系統，易超控，機動靈活。

自 2017 年推向市場以來，維特根新一代 2 m 檔銑刨機憑借性能表現，贏得了客戶的良好口碑，已成為諸多大型工程的優選主力機型。

切削技術，是維特根銑刨機的核心技術。今天，小維就為維粉們詳解新一代  2 m 檔銑刨機這一核心技術是怎樣幫助客戶提升銑刨效率的同時降低設備運營成本的？

新一代“Delta 18”高性能銑刨鼓：“18 mm 刀間距”銑刨轉子技術

新型 2 m 檔銑刨機標配新一代“Delta 18”高性能銑刨鼓，銑刨深度可達 33 cm，三檔可設定銑刨轉子轉速，確保機器在不同應用中都能達到高的銑刨產量。

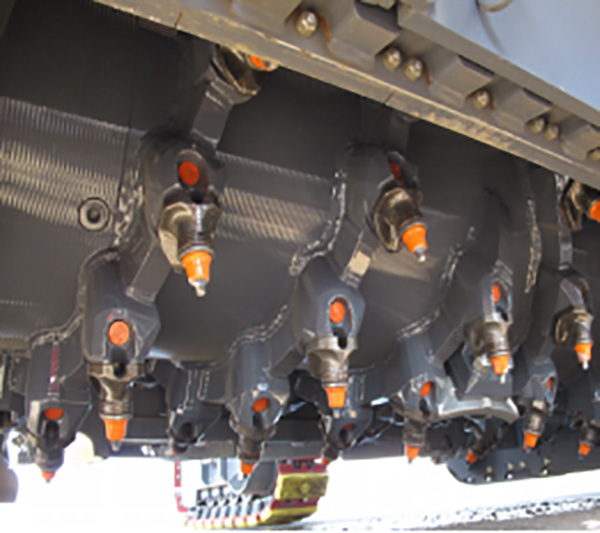

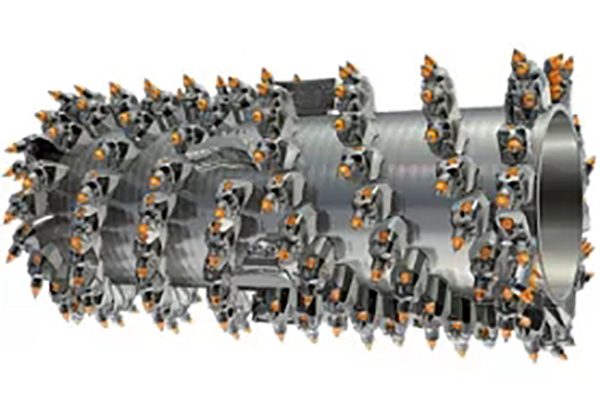

刀間距 18 mm 的標準銑刨轉子

新一代“Delta 18”高性能銑刨鼓采用技術生產，刀間距 18 mm，配有  HT22 刀座、含 148 個刀頭的銑刨轉子，以及銑刨寬度 2000 mm 的銑刨轉子罩殼。

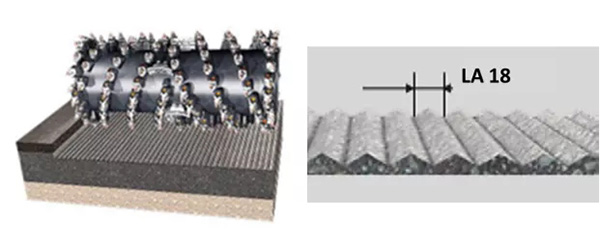

銑刨轉子和刀間距的關系示意圖

其中，刀間距 18 mm 銑刨轉子技術屬于維特根創新技術，它優化了銑刨轉子外緣、輸料及排料區域的刀具布置，在顯著提高了銑刨效率的同時有效降低了刀具磨損，而且直接的體現就是，銑刨效果紋理理想，銑刨邊緣平整，收料效果理想。

與上一代銑刨機相比，新機型銑刨性能提高 15%，刀具損耗降低 25%，銑刨切削阻力降低 12%，油耗降低15%。根據工地現場實際應用反饋也可以直觀感受到效率的提升：以前的 W 2000 進行普通銑刨作業時，可能配置 3 至 4  臺運輸車就夠了，而 W 195 作業時就需要考慮增加運輸卡車的數量，才能匹配機器產能的需求。

除了標準的 LA 18 標準型銑刨轉子之外，維特根還有多種銑刨轉子可以選配，例如 LA 25 經濟轉子、LA 6x2 超精銑刨轉子。

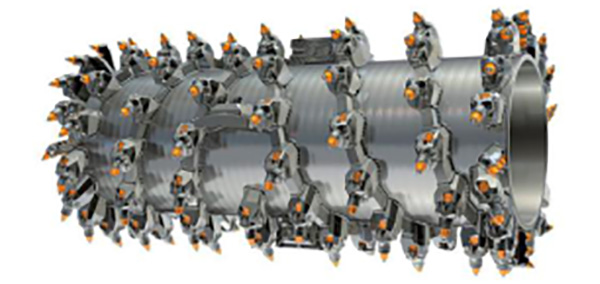

LA 25 ECO 銑刨轉子

高性能的 ECO 銑刨轉子(刀間距 25 mm),非常適合于大面積銑刨的經濟施工。與標準型銑刨轉子（刀間距 18 mm）相比，ECO 轉子刀間距加大，銑刨速度更快，同時切削刀具也相應減少，從而降低了刀具成本，更低的切削阻力進一步降低油耗，因而可以節省施工成本。

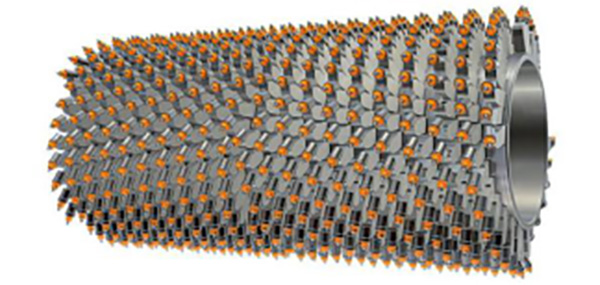

LA 6x2 超精銑刨轉子

刀間距 6 x 2 mm 的超精銑刨轉子則可銑刨出具有高平整度和精細紋理的路面，確保銑刨后的路面能夠立即開放交通。

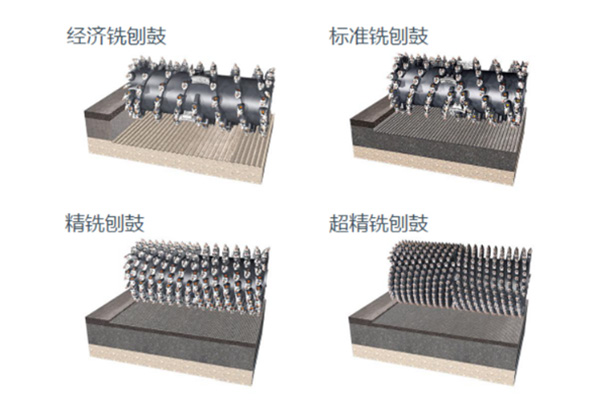

不同刀間距銑刨轉子銑刨效果區別示意

FCS 基本型銑刨轉子快換系統：廣泛的設備應用范圍

對于大型銑刨機而言，設備高利用率是實現經濟有效運營的關鍵因素。如果一臺銑刨機可以裝配不同類型的銑刨轉子，并且銑刨轉子還能進行快速更換，那么這一目標就可以有效地實現。

靈活的基本型銑刨轉子快換系統（簡稱 FCS 基本型），是維特根的技術，正是這一理想解決方案：與傳統更換銑刨轉子方式相比，不同刀間距的銑刨轉子在很短的時間內就可以更換，實現了同一臺機器適用于多種銑刨應用，從而提升了設備的利用率，提高了施工經濟效益。

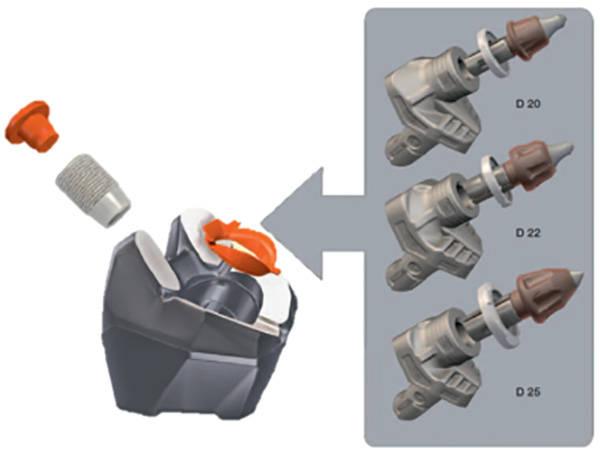

新一代維特根快換銑刨刀座系統– HT22

刀座系統也是直接影響銑刨機的切削能力重要因素，而在這方面上，維特根  HT22 快換刀座系統對各個細節作了優化，提高了可用性，降低了運營成本。

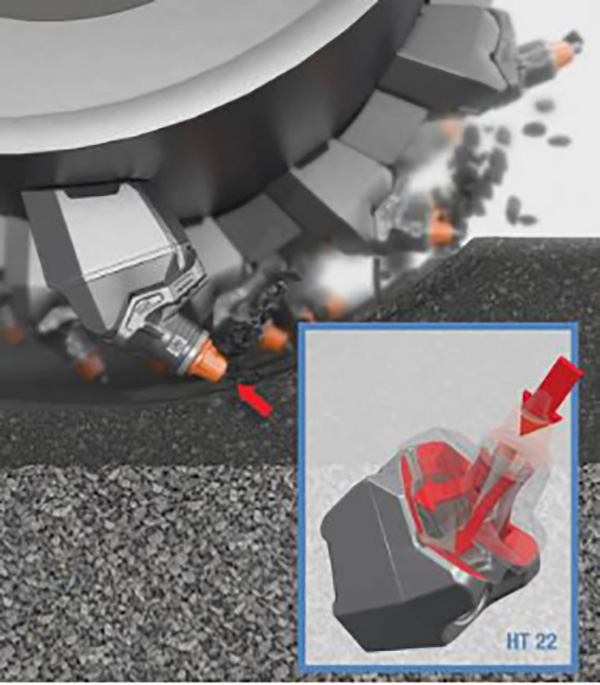

維特根 HT 22 快換刀座系統通過快拆緊固螺絲與基座連接的上刀座可，以在工地現場直接快速更換，該系統將停機時間降低到更小程度，同時延長銑刨鼓的使用壽命。而且，HT22 上刀座的易磨損區域均使用大量耐磨損材料加固。下刀座也采用加固結構，增強了抗折能力，進一步延長了系統的使用壽命。

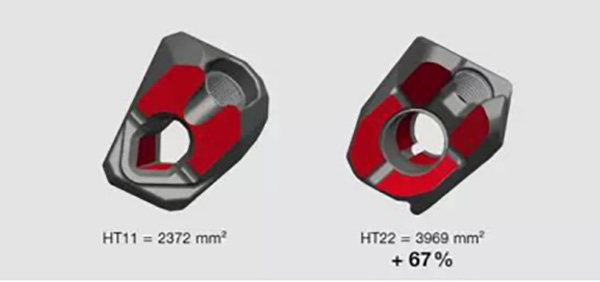

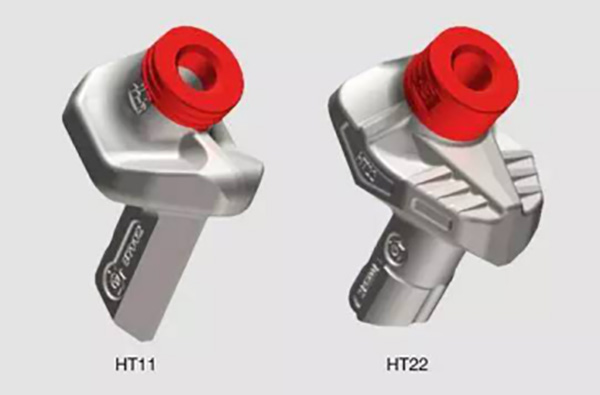

與老款 HT 11 相比，這些變化顯而易見。刀座上部和下部之間的接觸面為棱柱形 HT 22 比HT 11 刀座的接觸面增大了近 70%。這樣可以在刀座材料沒有明顯疲勞的情況下將高銑切力準確、持久地傳遞至下刀座。上刀座將下刀座很好地蓋住，防止下刀座產生毛刺，從而確保在不需要對基座進行修整的情況下簡單方便地更換上刀座。

其次，HT 22 快換刀座的刀柄形狀與 HT 11 刀座相比實現了優化，刀柄橫截面積更大，且已被加固。HT 22快換刀座具有強的抗折能力和抗變形能力，滿足維特根大型銑刨機銑刨性能不斷提升而產生的對快換刀座強度的更高要求。

還有，HT 22 新型快換刀座的有效磨損長度為 30 mm，是 HT 11 快換刀頭可磨損長度的兩倍，在此狀態下，刀座使用壽命可以延長到 1000 小時以上。

再就是，基于刀座特殊的加固設計，HT 22 快換刀座的維修間隔被充分延長。一次使用（運行約 10 小時）后進行檢查，之后的檢查間隔由  HT 11 快換刀座的 250 小時延長到 500 小時。

施工案例中的真實銑刨效果圖集

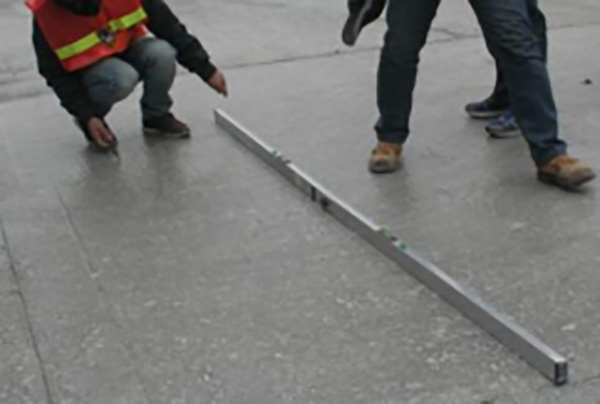

精銑刨的應用 – 提高路面縱橫向平整度

經濟銑刨鼓的應用 – 大厚度銑刨時節約成本

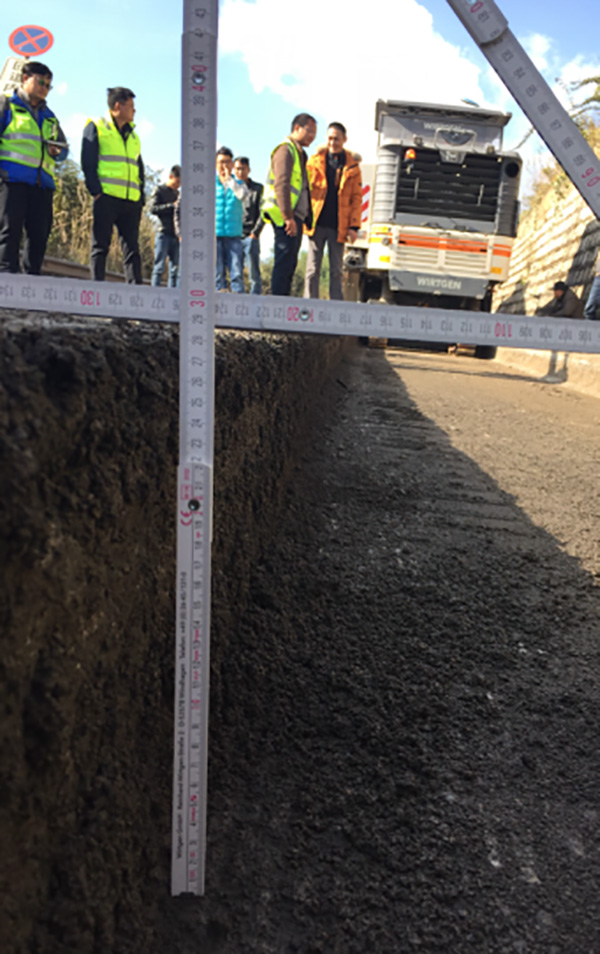

使用 Delta 18 新型銑刨轉子，銑刨深度可達 33 cm
