聚焦 | 新建高速頻遇路寬變化，攤鋪還要好又快，怎么破？

考慮到高速公路的大幅寬，很多地區硬性規定高速公路瀝青面層攤鋪必須使用機械拼裝板（俗稱的直板）以確保攤鋪平整度。然而在高速公路上遇到橋梁或者隧道，尤其是在多雨區域的高速路段邊緣必須間或設置排水溝，道路幅寬頻繁變化，機械拼裝板的這種規范要求就會由于缺乏靈活性的先天不足給施工方造成困擾。受機械板的施工規范限制，又要保證攤鋪質量，還要兼顧施工效率，福格勒大型攤鋪機超級2100-3 L加裝福格勒液壓端伸縮的配置正是突破這一施工困境的優化解決方案。在廣東省內，由廣東冠粵路橋有限公司承建的清云高速公路標段就是其中的成功應用案例之一。

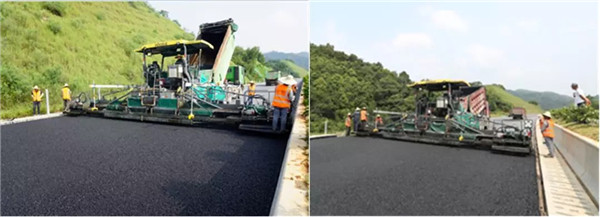

清云高速福格勒超級2100-3 L配液壓端伸縮解決高速變寬問題

項目概況

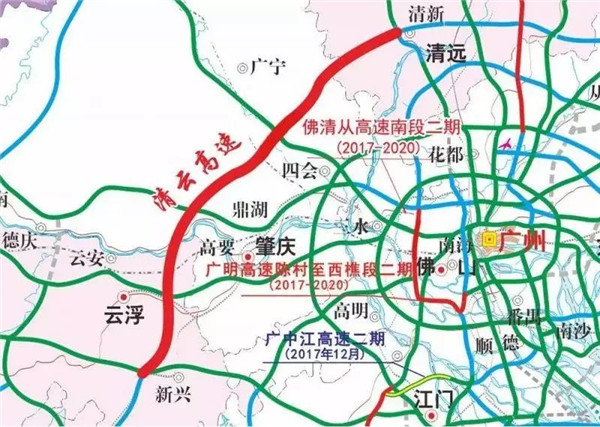

汕頭至湛江高速公路清遠至云浮段位于珠三角西部地區外圍，全長157.74 km，與汕頭至湛江高速公路云浮至湛江段一起連通粵西地區，是銜接粵北、珠三角及粵西的重要通道，也是廣東省高速公路網規劃的“第二橫”汕頭至湛江高速公路的重要組成部分。

其中，清云高速公路LM 1合同段的施工由廣東冠粵路橋有限公司承擔。廣東冠粵路橋有限公司是國內大型骨干施工企業，是廣東省交通系統公路施工領域混合所有制企業的排頭兵、公路工程施工特級企業。廣東冠粵路橋有限公司擁有市政公用工程施工總承包一級資質，橋梁、隧道、公路路面及路基工程專業承包一級資質等。目前，廣東省高速公路通車里程 9000 多公里，由廣東冠粵路橋有限公司參與建設的高速公路達 4000 多公里，約占 44%；承建工程合格率達到 100%，優良率達 90%。

清云高速公路LM 1合同段起點位于清遠市清新區太和鎮，終點位于四會市江谷鎮，路線全長47.36 km，采用雙向四車道高速公路標準，設計速度100 km/h。按計劃，清云高速段預計于2019年年底通車，整個施工工期僅 18 個月。僅 1 標段總攤鋪長度就達284 km (分上中下面層多次瀝青攤鋪作業)，再考慮到雨水惡劣天氣施工中斷的情況，實際可施工期還要扣減，時間緊而對施工品質要求又極高，給施工方也帶來了很大挑戰。

品質保障：福格勒超級攤鋪機，高速公路瀝青面層不二選擇

施工方廣東冠粵路橋有限公司以 2 臺福格勒超級2100-3 L攤鋪機對路面進行攤鋪作業。廣東冠粵路橋有限公司從20世紀九十年代起就使用維特根集團的設備，旗下?lián)碛卸嗯_悍馬壓路機。2004年開始，又將福格勒攤鋪機用于高速公路瀝青面層的施工，高效可靠，攤鋪效果也非常好，廣受業主和監理的認可。此次清云高速的施工，也繼續延用了施工利器——福格勒攤鋪機。

福格勒超級2100-3 L攤鋪機具有超大攤鋪寬度（最大攤鋪寬度達13 m）、超長料斗和底盤、超強攤鋪能力（最大攤鋪能力1100 t/h）、強勁動力和熨平板強夯技術，同時具有所有福格勒最新一代“-3”系列的性能優勢，包括ErgoPlus 3人機交互智能增強系統及Niveltronic Plus縱橫坡自動控制系統，操作智能直觀，確保了大面積瀝青攤鋪的理想攤鋪效果。此次清云高速項目單向幅寬為11.5 m，單臺福格勒超級2100-3 L攤鋪寬度就已經完全可以滿足。

事實勝于雄辯。清云高速工地優質的施工效果讓廣東冠粵路橋有限公司清云高速項目總工呂曉鋒對福格勒設備贊不絕口：“清云高速路面 1 標采用福格勒超級2100-3 L攤鋪機，攤鋪范圍廣，攤鋪平整度高，既保證了高品質的施工質量，也使施工效率大大提升，保障了施工的最大經濟效益?！?/p>

高效助推：配備福格勒液壓端伸縮，一鍵應對變寬

解決了最重要的攤鋪面層質量問題，施工方也面臨著由于頻遇變寬而造成的效率降低的挑戰。清云高速位于粵北山區，橋梁及隧道占比大，尤其是為解決南方雨水多的問題，道面每隔幾公里就需要設置排水溝。以 1 標段為例，設有排水溝的路段占高速全長比例的 49%，隧道占比 1.5%，橋梁占 18.4%。因此在整個面層攤鋪過程中，每 1-2 天至少會遇到一次道路幅寬出現變化的情況。

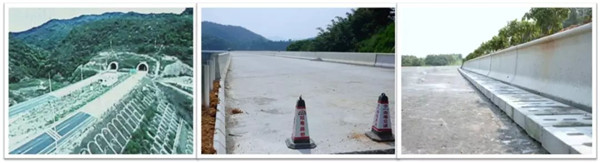

鋪設瀝青面層遇道路幅寬變化的情況：例如隧道、橋梁、排水溝

一旦遇到幅寬變化，尤其是幅寬變窄的情況，對于攤鋪機配直板，攤鋪寬度固定的情況，攤鋪機就無法通過。這種情況下由于要人工拆卸熨平板調整攤鋪寬度，每次至少需要 1-2 小時。由此造成的施工中斷，對于每日 2 班倒，攤鋪機持續施工 15-18 個小時，爭分奪秒搶工期的施工方而言，稱得上是不可承受之痛。

針對這一情況，維特根中國應用團隊為廣東冠粵路橋有限公司提供了非常有效的解決方案——福格勒超級2100-3 L攤鋪機配SB 300 TV機械加長式熨平板，兩端再加裝單邊幅度為0.75 m的 HEE（福格勒液壓端伸縮）。這種配置使福格勒超級2100-3 L攤鋪機具有前所未有的靈活性，HEE 可無極調節的伸縮寬度有效彌補機械拼裝板在寬度變化方面的不足，足以應對清云高速所有變寬情況。

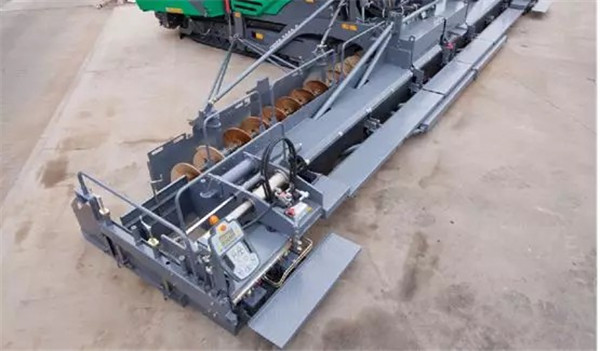

機械拼裝板兩端可加裝福格勒 HEE（液壓端伸縮）

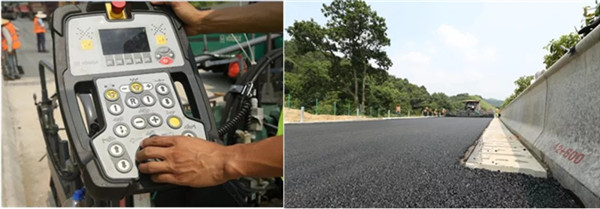

機手觀察邊緣變化，通過邊控面板無極調節 HEE 寬度，實現整個熨平板寬度靈活變化

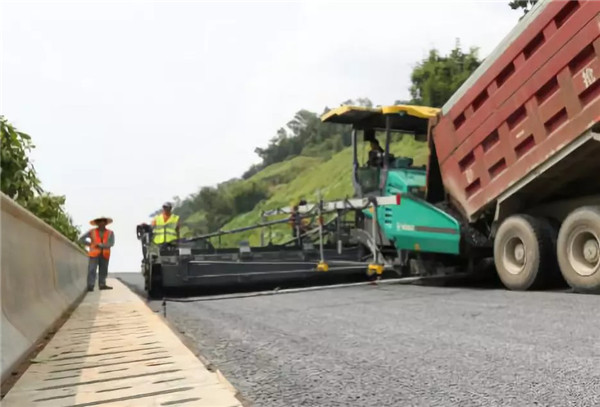

液壓端伸縮無極調節，熨平板完美貼合道路寬度變化

更重要的是，福格勒 HEE 液壓端伸縮技術成熟、品質可靠，與福格勒超級2100-3 L攤鋪機和SB 300 TV機械板同屬福格勒技術，三者能良好地匹配，完全無需擔心攤鋪效果有差異。

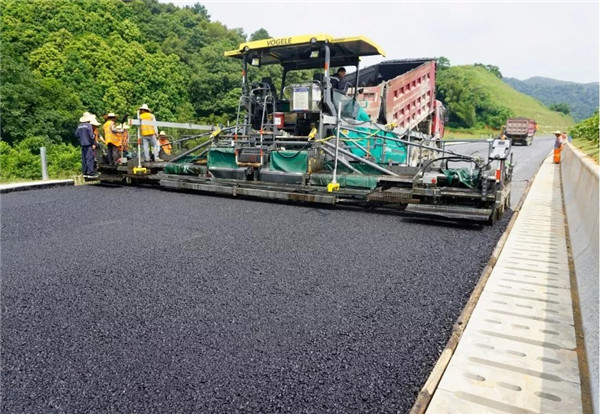

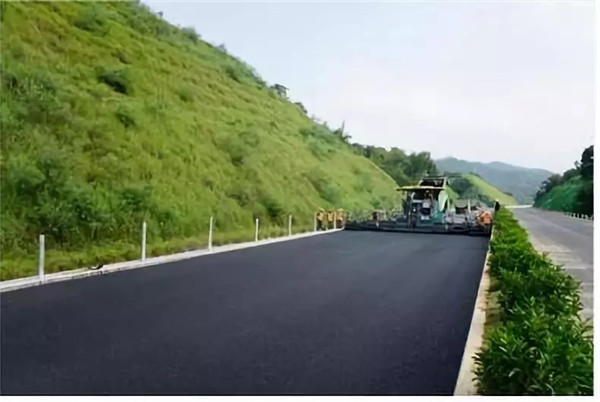

液壓端伸縮與機械熨平板良好匹配，毫無差異的理想攤鋪效果

事實上，在清云高速項目施工現場，一旦遇到路面出現幅寬變化時，操作手只需在攤鋪機邊控面板上輕松撥動旋鈕，就能快速調整液壓端伸縮的長度，迅速實現熨平板攤鋪寬度完美匹配道路幅寬。整個過程不到 1 分鐘，完全不必停工，也無需額外人工對設備進行調整。

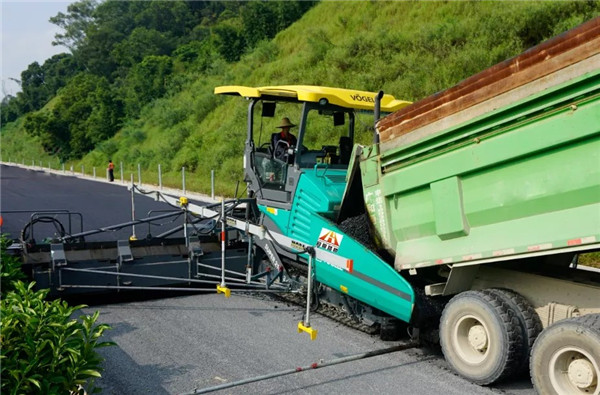

一鍵調整，平滑過渡，分分鐘完美貼合，巧妙應對道路幅寬變化

經濟高效：節約成本，精益求精

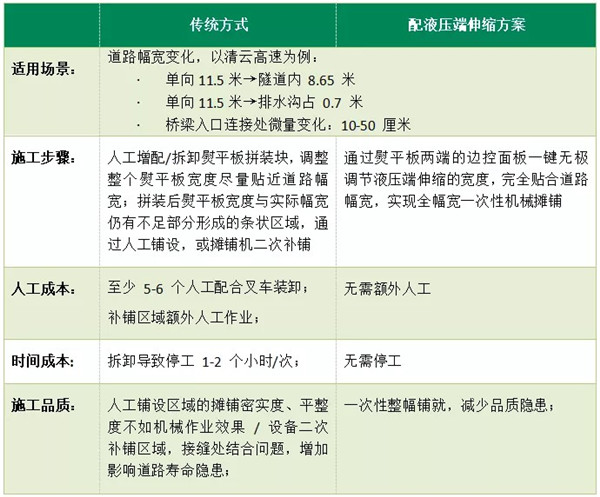

與傳統施工方法相比，福格勒超級2100-3 L機械板配 HEE（液壓端伸縮）的應用方案，除了對效率有極大地提升，同時也在施工細節品質上和施工成本上讓施工方受益良多。

在清云高速施工現場，攤鋪11.5 m的單向雙車道時，通過配備液壓端伸縮，1 臺福格勒超級2100-3 L攤鋪機即可高效作業。粗略計算，與舊的施工方式相比，單臺設備在工地僅就施工時長就可以提高效率 8% 到 10%，此外還有在人工和勞動強度上的節省。

對此，廣東冠粵路橋有限公司清云高速項目總工呂曉鋒深有感觸：“清云高速項目中，70 cm的水溝總長達27 km，且分布不均。如果每次寬度變化都進行拆裝機，每次拆裝都需要一兩個小時。這次采用了福格勒SB 300 TV機械板配液壓伸縮，解決了長期以來困擾我們的道路邊部伸縮問題，保證了攤鋪的寬度、均勻性以及效率，為我們的施工帶來了極大的便利，使路面攤鋪能夠保質保量地完成?！?/p>

廣東冠粵路橋有限公司清云高速項目管理人員與維特根中國廣東代理商工作人員合影，對維特根中國的服務保障和項目攤鋪效果非常滿意
